設備紹介 Facilities

実現できる機械設備 精度の高いものづくりを

大和工業所では、近年のロールの高速化に伴い、より精度の高い製品を製作することを心がけています。
そのために導入したのが「バランシングマシン」です。
お客様のニーズに合わせてバランシングマシンを活用し、社内一貫体制で製品をご提供しております。
また、徹底した品質管理のもと、高品質な製品を製作するよう努めています。小ロットでのご依頼も承っていますので、ご要望などございましたら、ぜひ一度お問い合わせくださいませ。

主な設備

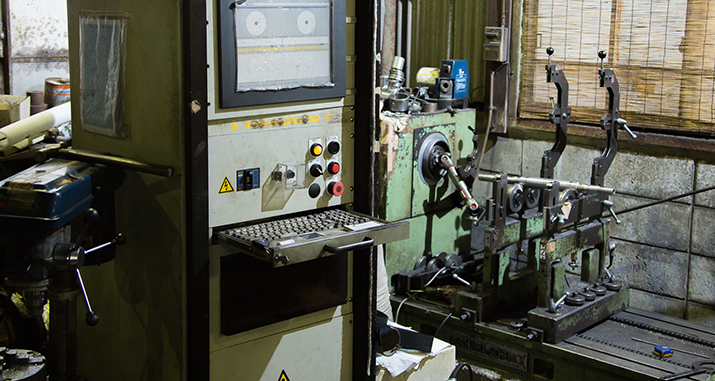

バランシングマシン/長浜シェンク製1台

測定、数値制御、表示ユニットから構成されるモジュール式で、容易なメンテナンスが可能です。
工業用PCおよび、シェンクコンピューター支援バランシングソフトウェアを使った、計算とデータ編集ができます。

機械名称 長浜シェンクハードタイプ動つりあい試験機(CAB803)
被試験体仕様
  • ● 重量:3kg~750kg(MAX 1,000kg)※但し両架台に等荷重の場合
  • ● 直径:MAX 1,050mm
  • ● 軸径:12mm~200mm
  • ● 測定回転数:MAX 1,500rpm ※但し場合により若干変更することもあります。
  • ● 軸受間距離:MAX 3,700mm ※カップリング端面より右架台軸受中心までの距離
不釣合い測定範囲 1:1,000,000
回転数範囲 120~15,000 min-1
測定方法 全デジタル不釣合い信号処理
機能
  • ● 2面ダイナミック不釣合い、静不釣合いおよび偶不釣合いの測定
  • ● 許容値自動判定
  • ● ISOに基づく許容計算
  • ● ベクトルと数値の表示
  • ● 極座標表示
  • ● 等分割または非等分割分力表示
  • ● 他の設定データへの変換
  • ● 測定値の対時間平均:ロータタイプ毎
  • ● 単純補正、キー補正、偏芯補正
  • ● バランスレポート:ユーザー定義可能
  • ● 自動測定サイクル用駆動制御
  • ● 特定ロータの複雑な連続動作を単純化するための定義と手順の記憶
  • ● オンスクリーンヘルプ機能
  • ● 自動自己診断
  • ● 測定信号のモニタリング
  • ● リカバリーCD

旋盤

  • 滝沢製(1M)

    1台

  • 滝沢製(1.5M)

    1台

  • 滝沢製(6M)

    1台

  • 大日金属製 DLG-SH-250mm
    (普通旋盤)

    1台

  • 大日金属製 DLG-SH-350mm
    (普通旋盤)

    1台

  • 大日金属製 DL65-3,000mm
    (NC)

    1台

  • 大日金属製 DL75-4,000mm(NC)
    ※中ぐり加工機能付

    2台

小さなものから大きなものまで、アルミロール製造やアルミメッキ表面処理のことなら
ロール製造の大和工業所にお任せください。
